热量计—量热剂量测量系统

GEX公司为包括伽马、电子束和X射线的辐射加工应用提供了完整的剂量解决方案包。

热量计可以作为内部标准用于电子束辐照，以帮助电子束工厂的验证工作和校准电子束的其它剂量测量系统。在调查电子束工厂遇到的问题时，热量计也可以被作为一个重要工具，用作帮助确定问题出于加工过程还是常规剂量测量系统的参考。

GEX公司提供齐全的热量计，包括石墨的和聚苯乙烯模型，用于3.0 MeV 至 10 MeV的电子加速器系统。作为内部参考标准或日常加工监测，他们是您理想的选择。每一个热量计都有Riso高剂量基准实验室提供的正式证书和CalDose软件副本。有了热量计剂量测量系统，整个系统可以帮助用户满足ISO/ASTM 51631的要求。

对电子束来说，热量计是优秀的剂量计，因为热量计的响应（热量计本体的温度变化）是从电离辐射分离能量的一个直接结果。这样，热量计的响应功能或温度增加和吸收的剂量直接相关。

聚苯乙烯热量计 (剂量范围3 kGy - 40 kGy)和一个在辐照前后用于测量电阻值的典型的高精度欧姆表。热量计本体由泡沫包围以保证绝热效果。用于低剂量（剂量范围1.5 kGy - 15 kGy）应用的石墨热量计也可以从我们这里获得。水热量计不再提供了。

热量计

Riso热量计结构如图，由聚苯乙烯圆板、温度检测传感器及外部保温材料组成。

热量计用于电子加速器辐照的剂量测量，剂量的计算基于温度的上升和代表了量热主体的比热的校准方程。

该装置由Riso 高剂量参考实验室制造并校准，校准因子经Riso 高剂量参考实验室的测量验证，于用户工厂的辐照确认应该被执行，对可能的当地环境的影响的修正应该被评估，参考包含的HDRL-I-08拷贝件。

Riso量热剂量计

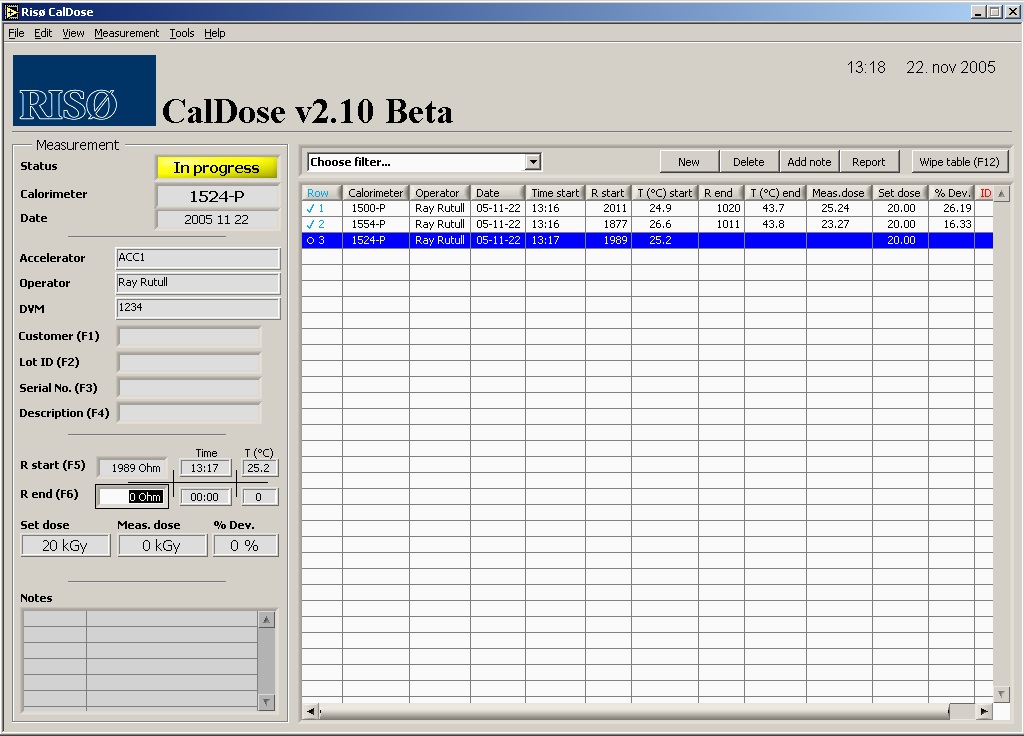

安装CalDose剂量计算软件

在您的计算机上创建一个新的目录，简单的将CALDOSE 盘上的所有文件拷贝到该目录下，参考当中包含的来自Riso HDRL文档以获取最新程序使用说明。

• CalDose ver. 2.10 Beta (17 Mb)
• User Manual (0.3 Mb)

热量计的校准

该装置由Riso 高剂量参考实验室制造并校准，校准因子经Riso 高剂量参考实验室的测量验证，于用户工厂的辐照确认应该被执行，对可能的当地环境的影响的修正应该被评估，参考包含的HDRL-I-08拷贝件。

热量计使用

B6001聚苯乙烯热量计仅用于5 MeV的电子加速器，它的可用剂量范围为每个辐照循环3.0 to 40 kGy。
B6002聚苯乙烯热量计可以用于6-10 MeV的电子加速器，它的可用剂量范围为每个辐照循环3.0 to 40 kGy。
B6004石墨热量计可以用于6-10 MeV的电子加速器，它的可用剂量范围为每个辐照循环1.5 to 15 kGy。

辐照过程中，热量计应该与电子束垂直，电子束扫描宽度/高度应该至少与热量计主体一样大，以避免热量计中的剂量梯度。

必须建立定义辐照后的测量时间的测量程序，推荐辐照前、后测量时间均小于5分钟。更长的时间间隔也是可以接受的，时间限定取决于当地条件，用户必须确认温度变化是可以接受的。所以，在学习使用热量计的时候，在辐照后超过5-20分钟做数次测量，以建立热量计热量衰退的特性。该特性的详细描述请参见《ISO/ASTM 51631 将热量剂量测量系统用于电子束剂量测量和剂量计校准的标准实践》。

在辐照前规定的时间内测量并记录热量计的温度。使用一个测量电流不超过100 μA的欧姆表，比如美国Fluke 287C（产品信息及价格请点击左侧图片） True-rms数字万用表。 在辐照后规定的时间内测量并记录热量计的温度，使用附带的CALDOSE 程序计算剂量。

在再次使用之前允许热量计慢慢冷却至室温。

热量计应用

• 加速器辐照日常剂量监控
• 加速器用的其它剂量计的剂量审核
• 加速器用的其它剂量计的校准
• 加速器辐照的剂量问题调查
